隨著我國經濟不斷發展，城市建設也迎來變革期，我們如今的城市規劃中，地下工程也是眾多商業、市政類工程管線的重要目標之一。而隨著BIM技術的引用，它為我們解決了許多傳統設計流程中的缺陷問題，本文就基于BIM技術，談一談在市政管線綜合設計中，BIM技術要如何完成市政管線設計。

三維管線綜合設計流程

三維管線綜合設計作為BIM技術的主要應用方向之一，已在國內多個大型、復雜項目中進行設計實踐，取得了一定的經驗與技術積累。筆者通過多個項目總結出的市政管線BIM設計流程是先建立市政道路模型，然后進行市政管線的建模，再根據各專業要求及管線敷設要求，對管線進行合理細致的調整、避讓，最后匯成文檔出圖。具體的各個設計階段如下：

1、市政管線模型的建立

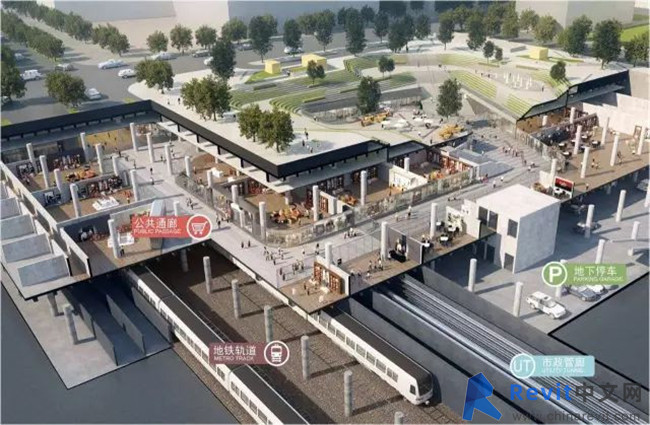

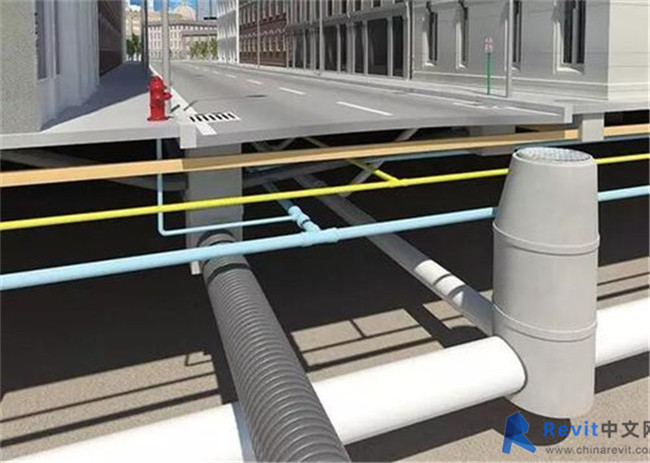

市政設備管線BIM建模按照各專業的施工圖分系統進行，如給水、污水、雨水、消防、熱力、電力電纜、通信電纜等，各系統設置不同顏色以便區分，建模的順序大致按從上到下、從大管到小管的順序進行，以減小后期調整避讓的難度。如果有橫向的雨水口連接管則需特別注意，應在其他市政管線之前建模，這是由于重力流管到有坡度，而且不能上彎，一般需要其他管線去避讓它，因此先行建模有利于后期調整避讓。

2、管線調整避讓

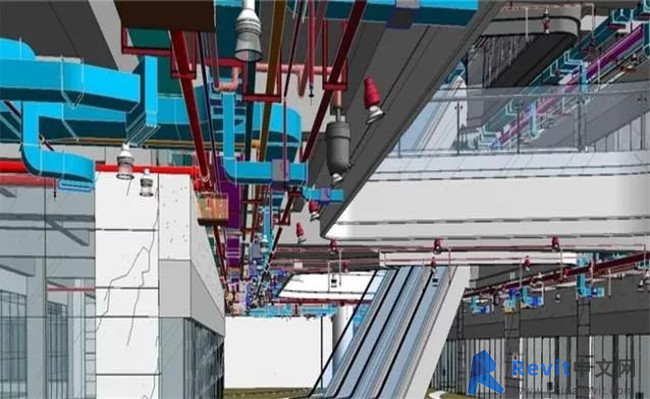

為了避免管線碰撞、控制埋深，管線間的避讓是不可避免的。在建模的過程中即需觀察管線間的空間關系并予以調整，在局部區域完成建模后，要及時使用BIM軟件的碰撞檢測功能，發現并消除碰撞，不必等到道路所有管線都建模完成再進行檢測，因為各軟件的整體檢測速度都較慢，并且調整起來更難控制。通過三維BIM模型使得精確地調整管線高度成為可能，為滿足敷設要求及埋深控制，在多管交匯的地方可以進行精細的實體避讓。

3、匯成文檔并出圖

由于采用了三維的方式進行設計，最后提交設計成果的方式有別于以往的管線綜合設計。擬以三個層次的成果提交：

（1）傳統的表達方式，即管線綜合平面圖、局部剖面大樣等；此外，對于管線關系較復雜的局部，輔以三維軸測圖以便直觀地表達。

（2）管線標高層次示意圖，即按顏色深淺及色調變化來直觀表達管線標高的彩色平面圖?？梢苑浅Ｖ庇^地表達所有管線的高度變化，并可直接看出整條道路各路段市政管線的埋深，對于影響埋深的局部管線一目了然，從而可以有針對性地進行調整甚至要求具體專業變更設計。

（3）對于最終完成的整個BIM模型，導出為相應的格式提交給建設單位，以便進行后期的維護運營配合。

隨著地下線路的建設增多，如何保證地下線路的穩定也是現今城市規劃中需要牢記的內容。而BIM技術的應用，不僅僅可以幫助我們進行管線的優化設計，避免碰撞情況的出現，同時還可以幫助我們記錄管線的設計與施工情況，為后續的維修提供更加輕松的數據支持，為城市的合理規劃安排，提供了新的助力。
