BIM翻模

在工作中，小編見到更多的是采用翻模的方式進行“逆向”設計。

“翻?！笔峭ㄟ^傳統的二維圖紙，進行三維建模，轉化為信息集成度更高的BIM模型，通常作為設計成果的驗證或作為管線綜合深化等專項應用的技術手段。如：建筑結構圖紙開洞對應不上；與機電專業的碰撞等問題在深化過程中會及時發現，對于優化方案，建筑質量檢查等方面有一定的積極作用。BIM

技術

在建筑設計翻模過程中，好像只是建立了BIM模型，建模的過程就是BIM技術嗎？好像優勢不太明顯^_^。

BIM全稱：Building Information Modeling建筑信息模型，是在建設工程及實施全生命期內，對其物理和功能特性進行數字化表達，并依次設計、施工、運營的過程和結果的總稱[1]。更多的是針對整個建筑的生命周期的運用。1. 可視性，傳統的設計是在二維平面上進行，而BIM技術通過三維空間中進行設計，達到所見即所得的效果，有效提高了整個建筑設計、建設和管理過程中工程內容的全面性和準確性。

2. 協調性，通過BIM技術協同設計的并行工作優勢，可以保證各個專業間的信息傳遞及時有效，實現各專業之間設計過程的高度協調，更加高效地把控項目設計的進度和質量 [5]。

3. 模擬性，BIM技術不僅對建筑實體進行模擬展示，還能在設計階段進行有效模擬。如建筑設計過程中的能耗分析；人員移動模式以及流動空間需求；進行火災動力學模擬器能模擬和建筑風環境分析等，可以極大的提高建筑的各個方面的效能。

4. 優化性，建筑設計過程伴隨著不斷地優化和修改，通過BIM技術的信息共享系統便于各專業及時地調整方案，調整后的模型會自動更新，減少改圖時間，提高效率。

5. 可出圖性，由于各個專業，各個階段的成果是同一BIM模型，例如：初步設計階段時BIM模型可通過平面剖切形成模板圖等，所以保證了各個專業之間設計圖紙的一致性，消除了傳統制圖過程中的“錯、漏、碰、缺”問題，提高了出圖質量。也為后期的優化修改提供了便利[6]。BIM

正向設計

大致了解BIM技術的定義，以及BIM技術在建筑設計的優勢，那BIM正向設計是什么？

BIM正向設計是以三維BIM模型為出發點和數據源，完成從方案設計到施工圖設計的全過程任務 [2]。

為什么要提出BIM正向設計：

1. 簡單來說BIM正向設計是針對采用“翻模”的現象提出的一種設計方法。由于翻模形成的模型使用程度較低，也只是局限在以出圖為導向，盡管可以進行可視化運用，但未能發揮BIM技術的其他優勢。

2. 盡管我國已經引進BIM技術數十年，但是現階段我國國內的建筑行業仍然是以圖紙為媒介進行交流傳遞，而BIM模型時通過信息應用技術平臺進行信息傳遞。導致我國并不能像其他國家通過BIM技術的全生命周期降低成本，帶來經濟效益。而且導致BIM技術的周期應用提升了成本投入，不利于BIM技術在國內的運用和推廣 [3]。

3. 可以極大地推動建筑信息化建設，使充分發揮BIM技術的優勢，做到一模多用，改變行業的勞動密集型現狀和提升建筑市場的創新能力。

BIM正向設計流程

小編覺得要實現BIM技術的正向運用，首先需要各個專業從傳統的軟件設計流程，切換到BIM設計流程。在同一個平臺進行設計。得益于目前越來越多的廠商對revit平臺進行二次開發，如：建筑專業提供了豐富的族庫，機電專業的鴻業BIMspace等，都提高的設計效率。

小編是結構專業，在結構設計過程中由于結構計算模型和BIM模型是分離狀態，盡管開放了相應的接口，通過將計算模型導出BIM模型在進行完善，但是相應的鋼筋信息需要手動錄入，工作量很大，小編覺得不建議采用。但目前已有結構專業軟件公司在解決這個過程，比如GSRevit（如下圖），在Revit模型上添加荷載信息，隨后該模型即可用于結構計算，通過添加鋼筋信息即可自動繪制鋼筋施工圖，在三維鋼筋模型中可直接進行鋼筋碰撞檢查，信息完全后可以直接用到施工、算量、和運維當中，很大程度提高了工作效率[4]。

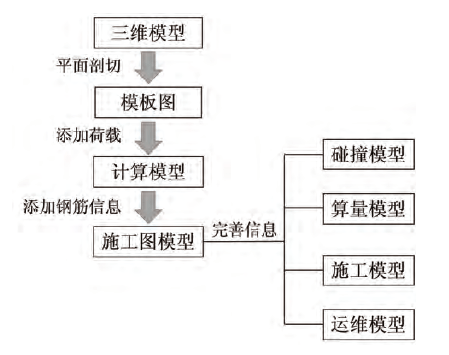

正向設計流程圖

結語

BIM正向設計有利的推動了BIM技術的不斷發展，但在全生命周期的應用還面臨諸多挑戰，仍處于初始階段。伴隨著越來越多的企業加入，各類平臺軟件二次開發與投入，在保證質量的同時，不斷地提高信息傳遞，將會使我們的設計逐步進入一個新的階段。

參考文獻

[1]、中華人民共和國國家標準.《建筑信息模型應用統一標準》GB/T 51212-2016[S].北京:中國建筑工業出版社，2016: 1-2.

[2]、吳文勇，焦柯，童慧波，等.基于Revit的建筑結構BIM正向設計方法及軟件實現[[J].土木建筑工程信息技術，2018, 10(3): 39-45.

[3]、紀博雅，戚振強，金占勇.基于外部性分析的建筑業BIM應用阻礙及對策[J].施工技術，2014, 43(3): 84-87.

[4]、嚴旭，周進，蔣貴豐.基于Revit的鋼筋混凝土結構設計軟件應用與比較[J].土木建筑工程信息技術，2019，11(5):85-89.

[5]、吳文勇，焦柯，童慧波，等.基于Revit的建筑結構BIM正向設計方法及軟件實現[[J].土木建筑工程信息技術，2018 , 10( 3):39-45.

[6]、曾旭東，周鑫，張磊.BIM技術在建筑設計階段的正向設計應用探索[J].西部人居環境學刊，2019，34(6):119-125.
